DNC sítě

Jak můžete snadno kontrolovat dění na vašich strojích? Jak mít přehled o tom, který stroj je v provozu, který ne, proč ne a co je překážkou? Jak mít objektivní záznam výrobního procesu a vidět co se děje na nočních směnách, kdy například vzniká nejvíce problémů a výkony klesají na poloviční hodnotu?

Elegantní řešení s názvem DNC síť.

DNC síť - jednoduše kontrolujte svou výrobu. ..každý stroj a na dálku

Každý pohyb stroje nebo jeho vypnutí, každá změna programu, spuštění nebo zastavení vřetena (v podstatě vše co se se strojem děje) je on-line přenášeno a uchováváno a znázorněno přehledným grafickým výstupem. Měsíční uzávěrka (plnění norem, důvody neplnění atd.) je otázkou minuty.

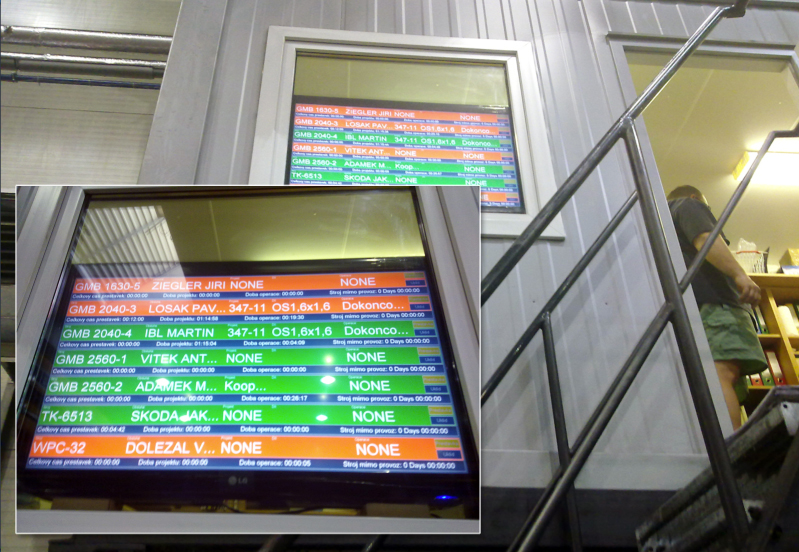

Stav procesu na jednotlivých strojích je navíc on-line zobrazován na velkém LCD monitoru, který je vidět v podstatě z jakéhokoliv místa na hale. Vedoucí pracovníci firmy májí samozřejmě on-line vzdálený přístup odkudkoliv na světě.



Zobrazení přímo na hale









Profesionální volba pro sběr výrobních dat

CIMCO MDC-Max je softwarový nástroj pro sběr obráběcích dat v reálném čase, který poskytuje okamžitý výpis a zobrazení dat o produktivitě výrobního střediska.

CIMCO MDC-Max poskytuje výkonný nástroj pro shromažďování dat a analýzu možností pro zjednodušení této úlohy a poskytuje zprávy v reálném čase včetně celkové efektivity zařízení (OEE). Všechny tyto funkce lze realizovat bez nutnosti umístění PC přímo vedle obráběcího stroje – všechna data lze shromažďovat pomocí kabelu, bezdrátového připojení nebo Ethernetu (firemní sítě) a centrálně je ukládat a třídit i z více výrobních středisek najednou.

Jak MDC-Max pracuje

Při obvyklé instalaci je přizpůsobena jedna z jednotek MDC pro konkrétní řídicí systém. Tato jednotka je připojena k relé start cyklu a k relé počítadla dílů. Pokaždé, když je zachycen jednotkou MDC signál strojního cyklu nebo počítadla dílů, je zaslán signál zpět do programu MDC-Max. Z důvodu různorodosti typů řídicích systémů se muže signál lišit v závislosti na požadavcích zákazníka.

Tyto kódy jsou zaznamenány v reálném čase v počítačovém systému a mohou být okamžitě zobrazeny v grafické podobě.


DNC síť struktura




Pokud není stroj z nějakého důvodu funkční může obsluha načíst čárový kód a oznámit tak MDC-Max systému proč stroj stojí. Tyto kódy mohou být uživatelsky upravené, tak aby se přizpůsobily požadavkům společnosti. Čárové kódy mohou být použity pro následující události:

  • Čekání na seřizovače
  • Čekání na údržbu
  • Čekání na nastavení nástroje
  • Čekání na materiál
  • Čekání na…

Jakmile MDC-Max zaznamená všechny tyto informace, můžete potom vytvořit zápis, ve kterém je vidět, kolik výrobního času bylo ztraceno z důvodu čekání na nástroj atd.

Základní sběr obráběcích dat

Většina společností chce jenom vědět, jestli konkrétní stroj pracuje a vyrábí nebo je zastavený. Pomocí základního sběru dat je možné vytvořit grafy, z kterých se vyčte celkový čas, kdy stroj vyráběl a celkový čas, kdy stroj stál. Je pak na vedoucím, aby od operátora zjistil, proč stroj neběžel.

Pokročilý sběr obráběcích dat

S pokročilým sběrem strojních dat je možné zajistit přesné podání zpráv o účinnosti obráběcího stroje při jakékoliv práci. Může být zjištěno celkové procento prostojů pro každý typ zastavení stroje, jako je Výměna nástroje, Nastavení a údržba strojů apod. Tyto dodatečné informace poskytuje operátor pomocí čtečky čárových kódů. Operátor jednoduše naskenuje čárový kód, který přísluší konkrétnímu důvodu zastavení stroje. Tyto informace pak umožňují zaostřit přesně na to, co je příčinou ztráty produkce.

  • ID Přihlášení operátora
    MDC-Max ví, kdo je přihlášen na stroji
  • ID Přihlášení seřizovače
    MDC-Max může separovat čas pro každou dílčí práci zvlášť
  • ID Přihlášení údržby
    MDC-Max může oddělit údržbu od prostojů
  • Čekání na materiál
    Operátor tím říká, že čeká na nový materiál
  • Žádná práce
    neexistují žádné úlohy, které by měl stroj vykonávat
  • Zmetek
    poslední obrobek byl zmetek, takže je odstraněn ze seznamu počtu dobrých dílů
  • Poškozený nástroj - operátor čeká na seřizovače



Pomocí více než 100 dostupných šablon lze jednoduše zobrazit shromážděná data a prozkoumat příslušnou úroveň pro zobrazení přesně toho, co se stalo s plánem výroby.

  • Čas cyklu na díl (min., max. a průměrný)
  • Počet dílů na směnu/obsluhu
  • Počet špatných výrobků
  • Prostoje stroje
  • Plánovaná údržba
  • Neplánovaná údržba
  • Čas seřízení na díl
  • Efektivita obsluhy
  • Celková efektivita vybavení (OEE)
  • Zobrazení stroje v reálném čase
    • (které stroje právě pracují)



Líbilo se Vám to, o čem jste četli? Chcete se dozvědět kolik DNC síť stojí? Jak je náročná na provoz? Jaké služby firma Grumant poskytuje? Máte jiné otázky??

Odpověď je velice jednoduchá – ihned vezměte do ruky telefon a vytočte číslo +420 283 870 731 (nebo pište na obchod@grumant.cz) a pozvěte nás k sobě na návštěvu.
